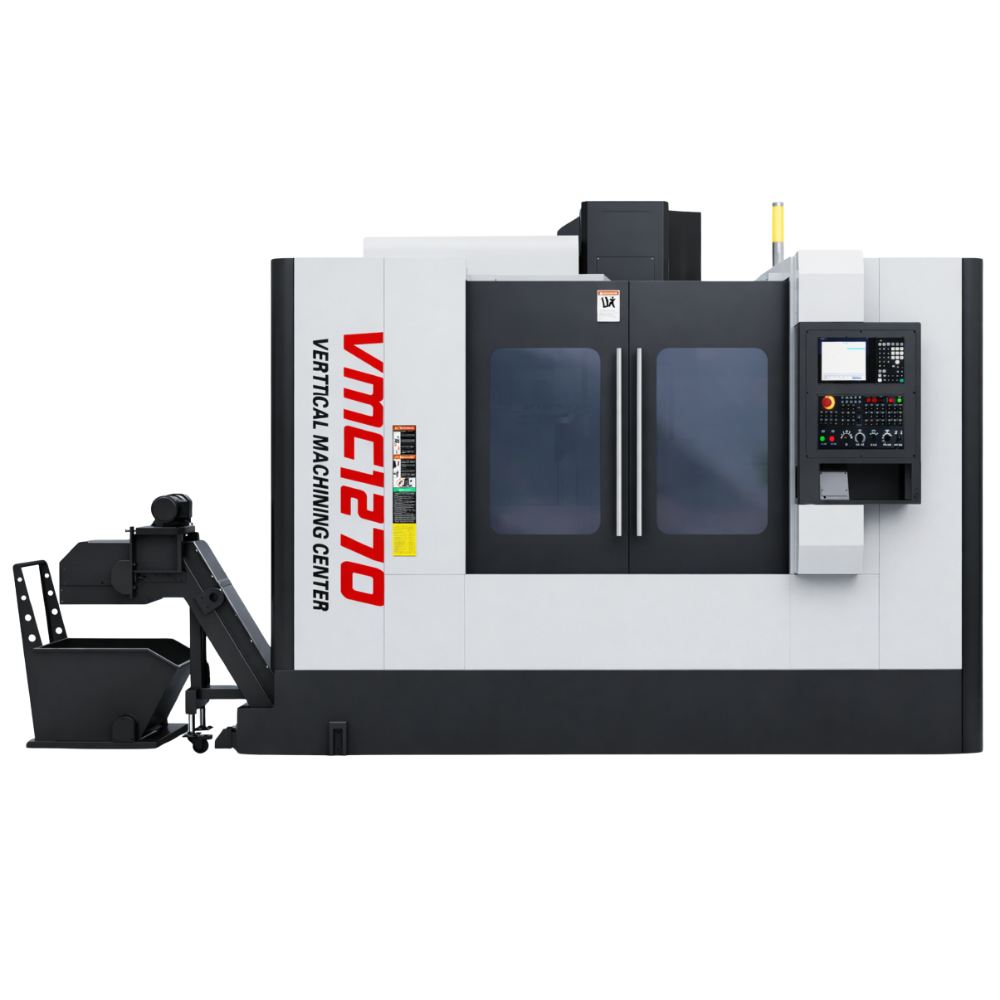

CENTRO DE USINAGEM VERTICAL – VMC1270
Centro de Usinagem Vertical VMC-1270, equipado com guias lineares e controle nos eixos X, Y e Z, oferece usinagem rápida e precisa com excelente rigidez estrutural. Ideal para operações como furação, fresamento, mandrilamento, rosqueamento e mais. Capaz de produzir peças complexas. Opcionalmente, pode ser integrado a um quarto eixo rotativo para atender usinagens especiais.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | VMC1270 | Unidade |
| Dimensões da mesa | 1300 × 700 | mm |
| Peso admissível sobre a mesa | 1000 | kg |
| Curso do eixo X | 1200 | mm |
| Curso do eixo Y | 700 | mm |
| Curso do eixo Z | 650 | mm |
| Distância entre o nariz do spindle e a mesa | 120 – 770 | mm |
| Distância do centro do spindle à coluna | 735 | mm |
| Cone do eixo árvore | BT-40 | — |
| Rotação do eixo árvore | 8.000 | rpm |
| Potência do motor do eixo árvore | 15 | kW |
| Avanço rápido do eixo X | 24 | m/min |
| Avanço rápido do eixo Y | 24 | m/min |
| Avanço rápido do eixo Z | 20 | m/min |
| Potência do motor dos eixos X, Y e Z (torque) | 5 / 3 / 03 | kW |
| Velocidade de corte | 1 – 10.000 | mm/min |
| Capacidade de ferramentas | 24 | — |
| Peso da máquina | 7800 | kg |
| Dimensões da máquina | 3400 × 2700 × 2700 | mm |
Características Standard
- CNC Siemens 828D, Fanuc 0i-TF Plus, GSK 25 ou Mitsubishi M80A
- Iluminação de ciclo de produção
- Fusos de esferas recirculantes e porcas com pré carga
- Guias lineares de alta capacidade
- Carenagem completa
- Spindle com velocidade de 8.000rpm
- Quadro elétrico com trocador de calor
- Sistema de lubrificação automática centralizada
Opcionais
- Apalpador eletrônico Renishaw
- Instrumento para pré-setting Renishaw de ferramentas
- Transportador de cavacos por fuso espiral
- Transportador de cavacos de corrente
- Refrigeração pelo centro da ferramenta
- Contra ponta com placa lisa
- Suporte para o quarto eixo
- 4º eixo com diâmetro de 255mm ou 320mm
- Placa de 3 castanhas de 255mm ou 320mm
- Contra ponta manual de 255mm ou 320mm
- Magazine vertical para 24 ferramentas
- Mesa giratória para 5 eixos, sendo quatro contínuos
