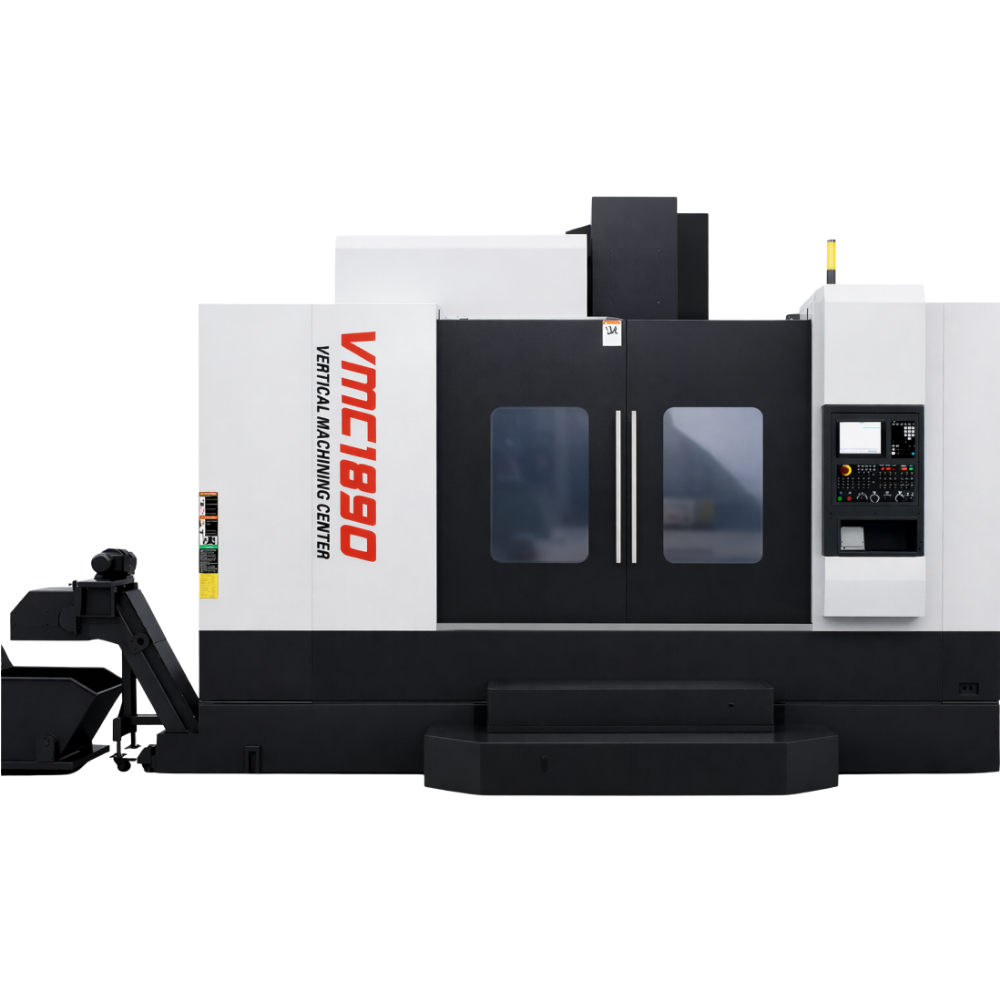

CENTRO DE USINAGEM VERTICAL – VMC1890
Centro de Usinagem Vertical VMC-1890, equipado com guias lineares e controle nos eixos X, Y e Z, oferece usinagem rápida e precisa com excelente rigidez estrutural. Ideal para operações como furação, fresamento, mandrilamento, rosqueamento e mais. Capaz de produzir peças complexas. Opcionalmente, pode ser integrado a um quarto eixo rotativo para atender usinagens especiais.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | VMC1890 | Unidade |
| Dimensões da mesa | 2000 × 900 | mm |
| Peso admissível sobre a mesa | 2000 | kg |
| Curso do eixo X | 1800 | mm |
| Curso do eixo Y | 900 | mm |
| Curso do eixo Z | 900 | mm |
| Distância entre o nariz do spindle e a mesa | 150 – 1050 | mm |
| Distância do centro do spindle à coluna | 960 | mm |
| Cone do eixo árvore | BT- 50 | — |
| Rotação do eixo árvore | 6.000 | rpm |
| Potência do motor do eixo árvore | 18.5 | kW |
| Avanço rápido do eixo X | 24 | m/min |
| Avanço rápido do eixo Y | 24 | m/min |
| Avanço rápido do eixo Z | 20 | m/min |
| Potência do motor dos eixos X, Y e Z (torque) | 6 / 5 / 05 | kW |
| Velocidade de corte | 1 – 10.000 | mm/min |
| Capacidade de ferramentas | 24 | — |
| Peso da máquina | 14500 | kg |
| Dimensões da máquina | 4900 × 3400 × 3400 | mm |
Características Standard
- CNC Siemens 828D, Fanuc 0i-TF Plus, GSK 25 ou Mitsubishi M80A
- Iluminação de ciclo de produção
- Fusos de esferas recirculantes e porcas com pré carga
- Guias lineares de alta capacidade
- Carenagem completa
- Spindle de conexão direta BT-50 / com velocidade de 10.000rpm
- Rolamento de cerâmica para o Spindle
- Porta automática
- Magazine com capacidade para 24 ferramentas
- Transportador de cavacos
- Pistola de limpeza e ar
- Quadro elétrico com trocador de calor
- Conjunto de refrigeração
- Separador de óleo e água
- Sistema de lubrificação automática
Opcionais
- Refrigeração pelo centro da ferramenta
- Suporte para o quarto eixo
- 4º eixo com diâmetro de 320mm ou 400mm
- Placa de 3 castanhas de 320mm ou 400mm
- Contra ponta manual de 320mm ou 400mm
