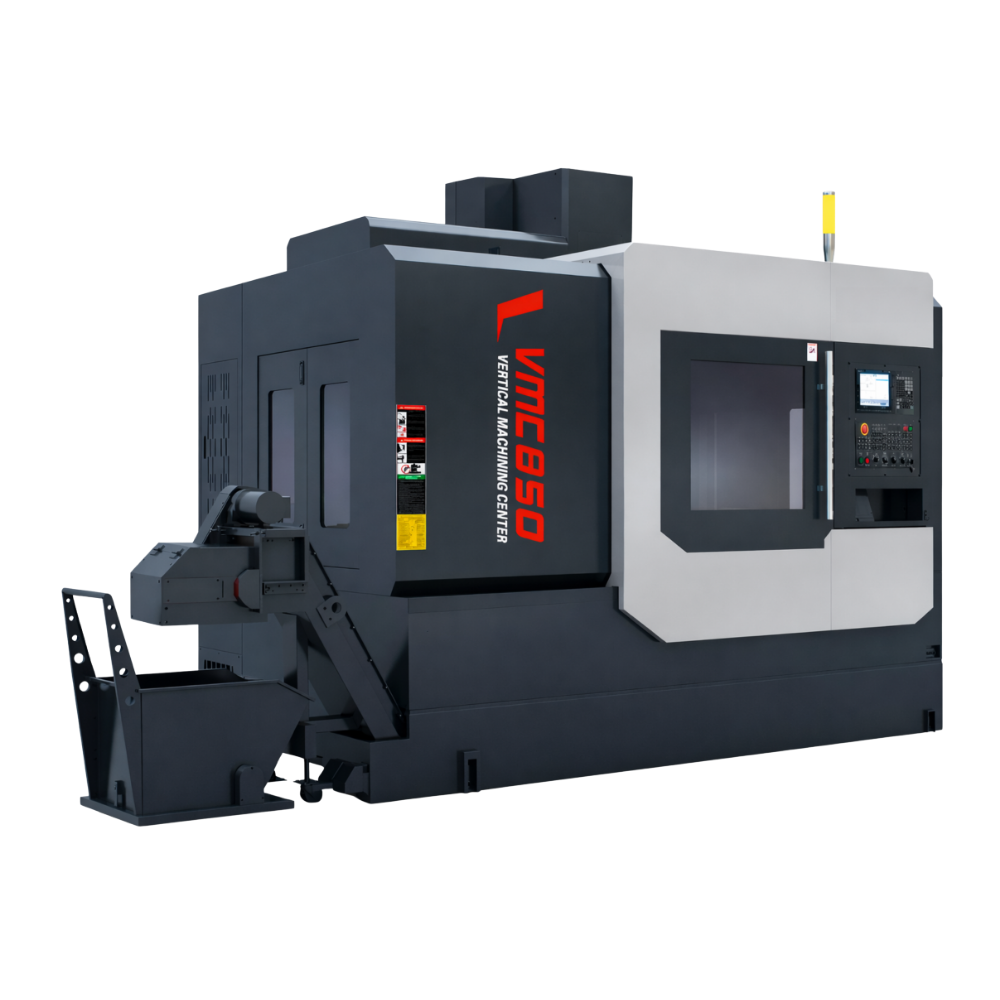

CENTRO DE USINAGEM VERTICAL – VMC850
Centro de Usinagem Vertical VMC-850, equipado com guias lineares e controle nos eixos X, Y e Z, oferece usinagem rápida e precisa com excelente rigidez estrutural. Ideal para operações como furação, fresamento, mandrilamento, rosqueamento e mais. Capaz de produzir peças complexas. Opcionalmente, pode ser integrado a um quarto eixo rotativo para atender usinagens especiais.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | VMC850 | Unidade |
| Dimensões da mesa | 1000 × 500 | mm |
| Peso admissível sobre a mesa | 600 | kg |
| Curso eixo X | 800 | mm |
| Curso eixo Y | 500 | mm |
| Curso eixo Z | 500 | mm |
| Distância entre o nariz do spindle e a mesa | 140 – 640 | mm |
| Distância do centro do spindle à coluna | 560 | mm |
| Cone do eixo árvore | BT-40 | — |
| Rotação do eixo árvore | 10.000 | rpm |
| Potência do motor do eixo árvore | 11 | kW |
| Avanço rápido (Eixo X) | 24 | m/min |
| Avanço rápido (Eixo Y) | 24 | m/min |
| Avanço rápido (Eixo Z) | 20 | m/min |
| Potência do motor dos eixos X, Y e Z (torque) | 2.5 / 2.5 / 4 | kW |
| Velocidade de corte | 1 – 10.000 | mm/min |
| Capacidade de ferramentas | 24 | — |
| Peso da máquina | 4400 | kg |
| Dimensões da máquina | 2800 × 2300 × 2550 | mm |
Características Standard
- CNC Siemens 828D, Fanuc 0i-TF Plus, GSK 25 ou Mitsubishi M80A
- Iluminação de ciclo de produção
- Fusos de esferas recirculantes e porcas com pré carga
- Guias lineares de alta capacidade
- Carenagem completa
- Spindle com velocidade de 10.000rpm
- Quadro elétrico com trocador de calor
- Sistema de lubrificação automática centralizada
Opcionais
- Apalpador eletrônico Renishaw
- Instrumento para pré-setting Renishaw de ferramentas
- Transportador de cavacos por fuso espiral
- Transportador de cavacos de corrente
- Spindle com velocidade de 12.000rpm
- Refrigeração pelo centro da ferramenta
- Contra ponta com placa lisa
- Suporte para o quarto eixo
- 4º eixo com diâmetro de 200mm ou 250mm
- Placa de 3 castanhas de 200mm ou 250mm
- Contra ponta manual de 200mm ou 250mm
- Magazine vertical para 24 ferramentas
- Mesa giratória para 5 eixos, sendo quatro contínuos
