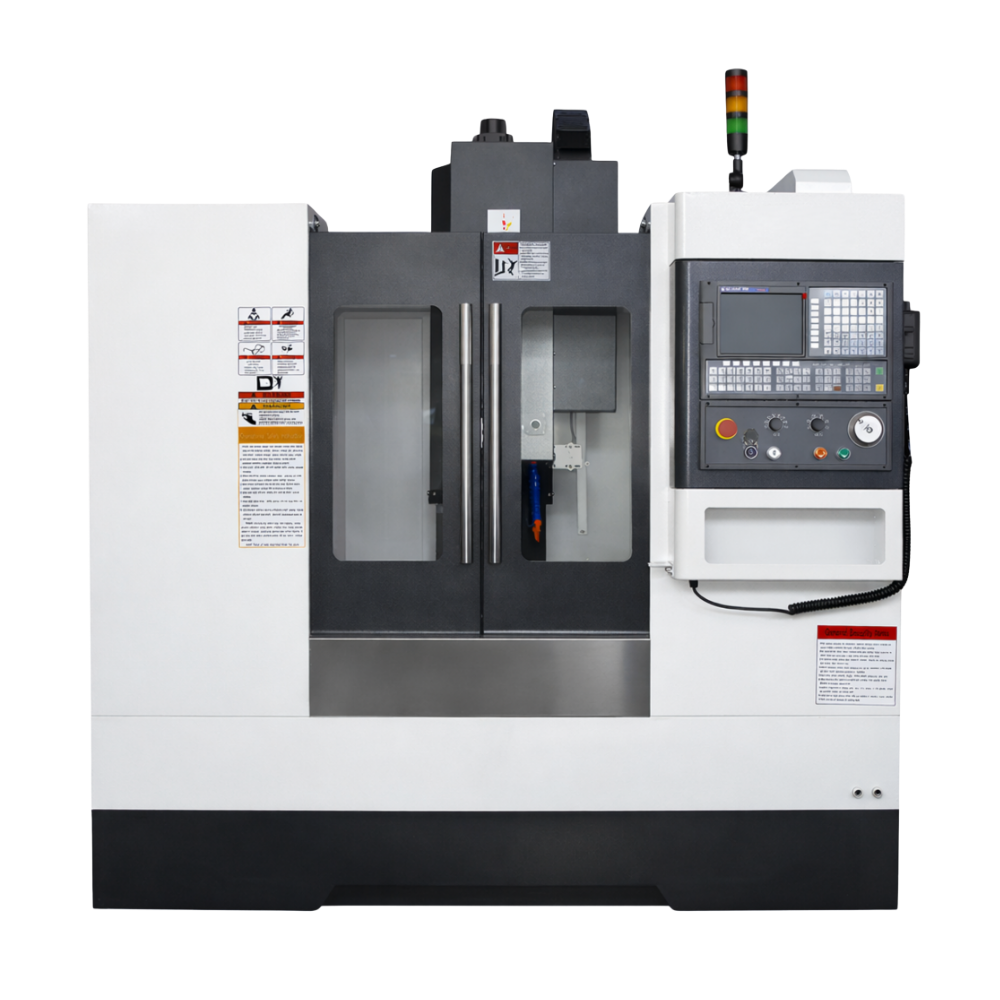

CENTRO DE USINAGEM VERTICAL – XH7132
O Centro de Usinagem XH7132 da PELL é um equipamento multifuncional para operações de fresamento e furação com alta precisão. Possui sistema CNC de marcas consagradas com interface multilíngue, fuso com inversor de frequência importado para controle de velocidade variável e corte em velocidade linear constante, além de barramentos com tratamento por têmpera ultrassônica e eixos X e Z acionados por servomotores com fusos de esferas.
Com elevada rigidez, precisão e excelente custo-benefício, o XH7132 é indicado para a usinagem de metais não ferrosos e aço inoxidável, atendendo diferentes segmentos industriais e produção automatizada em larga escala, com capacidade de furação até ∅16 mm, passe de fresagem até 18 mm e profundidade de até 3 mm.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | XH7132 | Unidade |
| Curso do eixo X | 600 | mm |
| Curso do eixo Y | 360 | mm |
| Curso do eixo Z | 460 | mm |
| Distância do nariz do spindle até a mesa | 100-560 | mm |
| Distância do centro do spindle até a coluna | 380 | mm |
| Diâmetro do fuso de esferas | 32 | mm |
| Largura das guias lineares | 30/30/30 | mm |
| Comprimento da mesa | 800 | mm |
| Largura da mesa | 320 | mm |
| Quantidade de ranhuras em T – largura x distância | 3*16*90 | mm |
| Capacidade máxima de carga | 300 | kg |
| Velocidade do spindle | 8000 | rpm |
| Potência do motor do spindle | 3.7/5.5 | kw |
| Sede cônica do spindle | BT40 | – |
| Velocidade de avanço rápido (X/Y/Z) | 15/15/12 | m/min |
| Velocidade de corte | 1-3000 | mm/min |
| Potência do motor de avanço | 1.0/1.0/1.5 | kw |
| Torque do motor dos eixos X/Y/Z | 6/6/10 | Nm |
| Capacidade (do magazine porta ferramentas) | 16 | pcs |
| Diâmetro máximo da ferramenta | 90 | mm |
| Peso máximo da ferramenta | 8 | kg |
| Comprimento máximo da ferramenta | 250 | mm |
| Tempo de troca de ferramenta (TT) | 3,5 | – |
| Precisão de posicionamento | 0,015 | mm |
| Repetibilidade | 0,008 | mm |
| Dimensões da máquina | 2700x2000x2400 | mm |
| Peso | 2600 | kg |
Características Standard
- CNC Fanuc 0i-MF
- Velocidade do spindle: 8.000 rpm

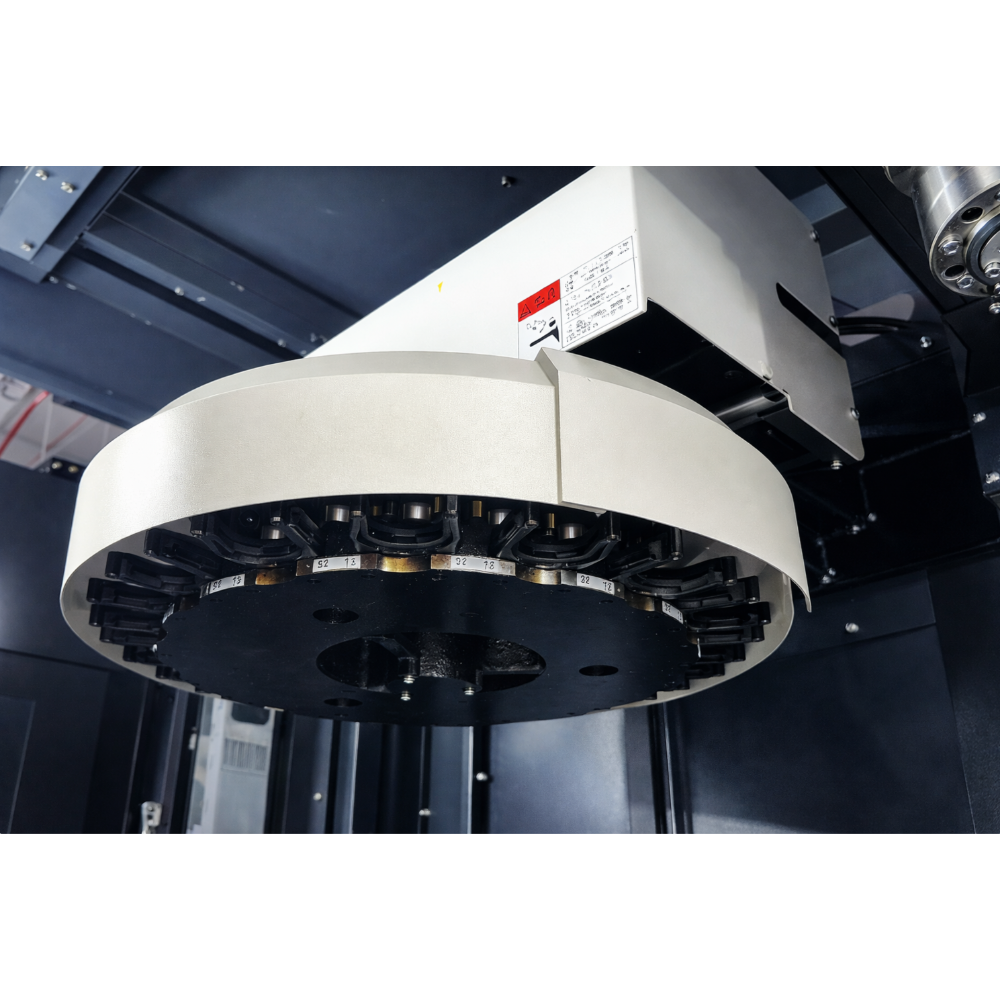

- Magazine tipo guarda-chuva para 12 ou 16 ferramentas
- Guias lineares nos 3 eixos (Hiwin ou PMI – Taiwan)
- Fusos de esferas Hiwin ou PMI (Taiwan)
- Bomba de lubrificação automática
- Carenagem totalmente fechada

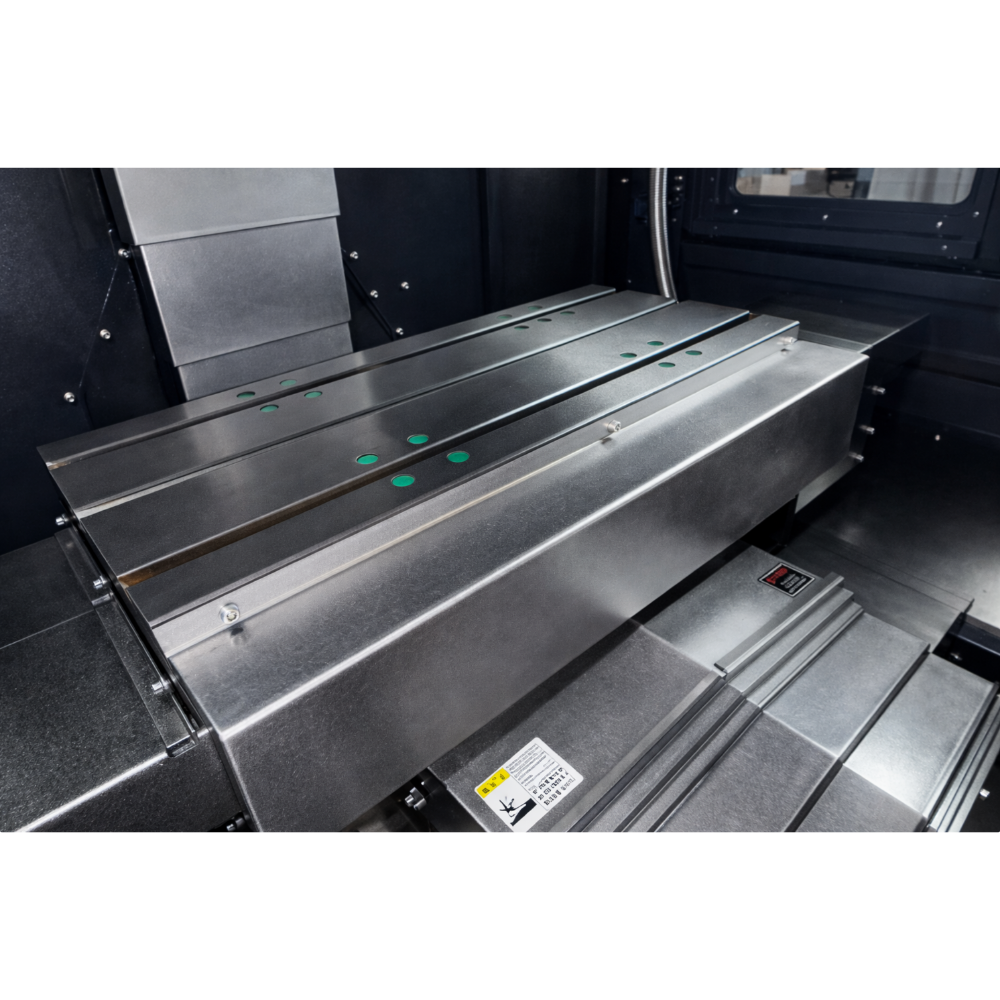

- Proteções telescópicas em todos os eixos
- Manivela eletrônica MPG (Gerador de Pulso Manual)
- Iluminação da área de trabalho
- Luz tricolor de status do ciclo
- Sistema de refrigeração
- Pistola de ar
- Pistola de água
- Componentes elétricos Siemens
- Trocador de calor no painel elétrico
- Interface USB e Ethernet
- Niveladores, porcas e parafusos
- Transportador de cavacos tipo parafuso
- Portas de segurança
- Função de desligamento automático
- Sistema de expulsão de cavacos com alta pressão
Opcionais
- Transportador de cavacos tipo corrente
- CTS – Refrigeração pelo centro do spindle (20 bar)
- 4º eixo de 170 mm com contraponta
- 4º eixo de 200 mm com contraponta
- 4º eixo de 250 mm com contraponta
- Ar-condicionado no quadro elétrico
- Resfriador de óleo do spindle
