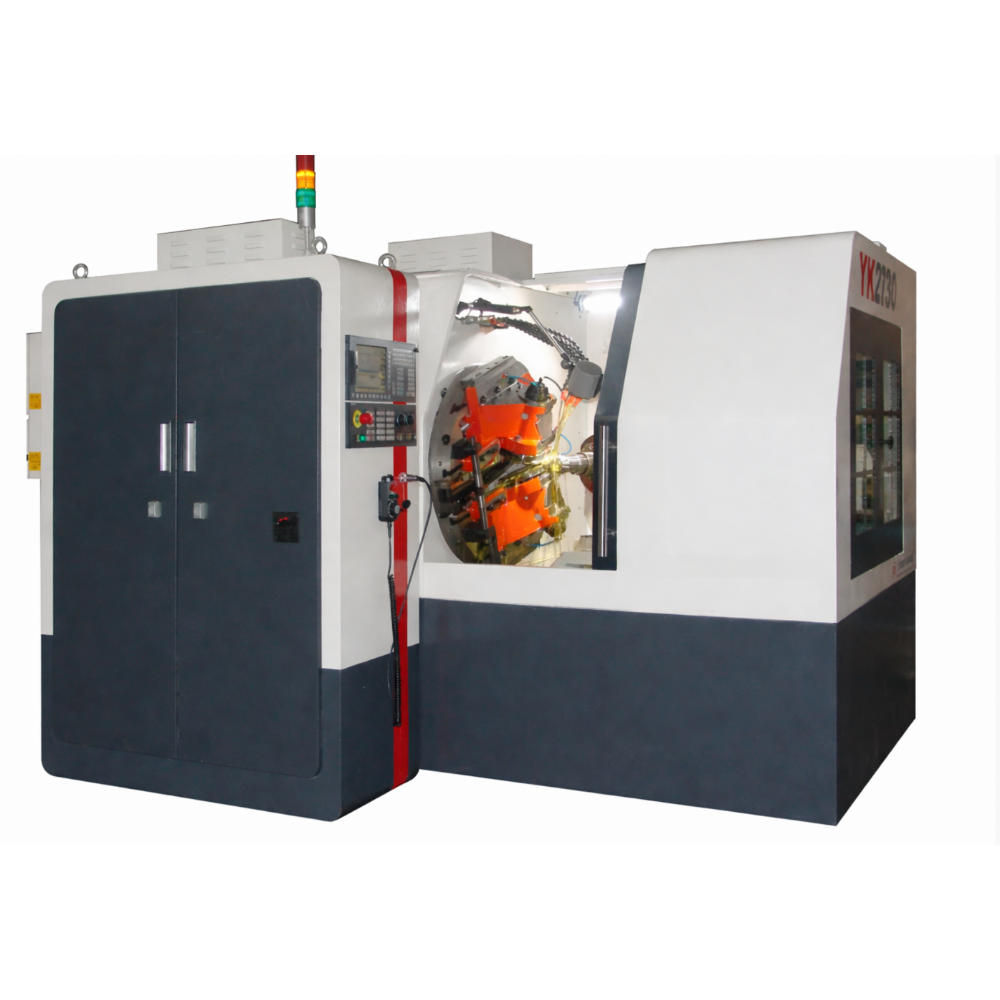

GERADORA DE ENGRENAGEM CÔNICA RETA – YK2730
A Geradora de Engrenagem Cônica Reta YK2730 da PELL foi desenvolvida para usinagem de engrenagens cônicas retas por meio do sistema de geração com dois cabeçotes cortadores. Capaz de realizar operações de desbaste, acabamento e usinagem de dentes com abaulamento (“crown”), a YK2730 entrega alta eficiência produtiva, de 3 a 5 vezes superior às máquinas tradicionais e precisão de até grau 6 segundo a norma chinesa GB.
Projetada para atender aplicações exigentes, é ideal para a fabricação de engrenagens utilizadas em caixas de câmbio, redutores de velocidade, transmissões de precisão e diferenciais.
| Especificação | YK2730 | Unidade |
| Módulo máximo | 8 | Mn |
| Distância máxima dos cones | 160 | mm |
| Ajuste do ângulo de passo | 5º 42’ – 84º 18’ | – |
| Relação de transmissão | 1:10 | – |
| Diâmetro máximo da peça | 300 | mm |
| Espessura máxima de dente | 40 | mm |
| Número de dentes | 5-150 | – |
| Ajuste máximo do ângulo do cabeçote cortador | 9 | º |
| Distância entre centros da máquina e do spindle | 70-390 | mm |
| Tempo de corte de um dente | 4-69 | s |
| Velocidades de corte | 30-85 | m/min |
| Diâmetro na extremidade do spindle | 100 | mm |
| Conicidade do spindle | 01:20 | – |
| Diâmetro do cortador | 10” (254mm) | – |
| Ângulo de ajuste máximo do berço (acima da linha do zero) | 30 | º |
| Ângulo de ajuste máximo do berço (abaixo da linha do zero) | 30 | º |
| Potência do motor principal | 3.7 | kW |
| Velocidade do motor principal | 800-1500 | rpm |
| Potência do motor de refrigeração | 0.25 | kW |
| Velocidade do motor de refrigeração | 2800 | rpm |
| Potência instalada | 20 | kva |
| Dimensões | 2400x1800x1800 | mm |
| Peso | 8000 | kg |
Equipada com comando numérico Siemens 828D de quatro eixos, sendo três simultâneos. O cabeçote cortador é acionado por servo motor com velocidade continuamente ajustável, permitindo regulagens precisas por meio de manivela eletrônica (MPG).
A estrutura monobloco dos cabeçotes cortadores proporciona alta rigidez e estabilidade durante o corte, garantindo desempenho e precisão mesmo em operações exigentes.
O berço e o cabeçote porta-peças são dotados de sistemas de coroa e sem-fim de alta precisão, assegurando movimentação suave e posicionamento confiável.
Conta com gabinete elétrico blindado, independente, equipado com sistema de controle térmico para proteção dos componentes eletrônicos.
A máquina também possui proteções integrais para segurança do operador e transportador de cavacos para facilitar a limpeza e eficiência do processo produtivo.
