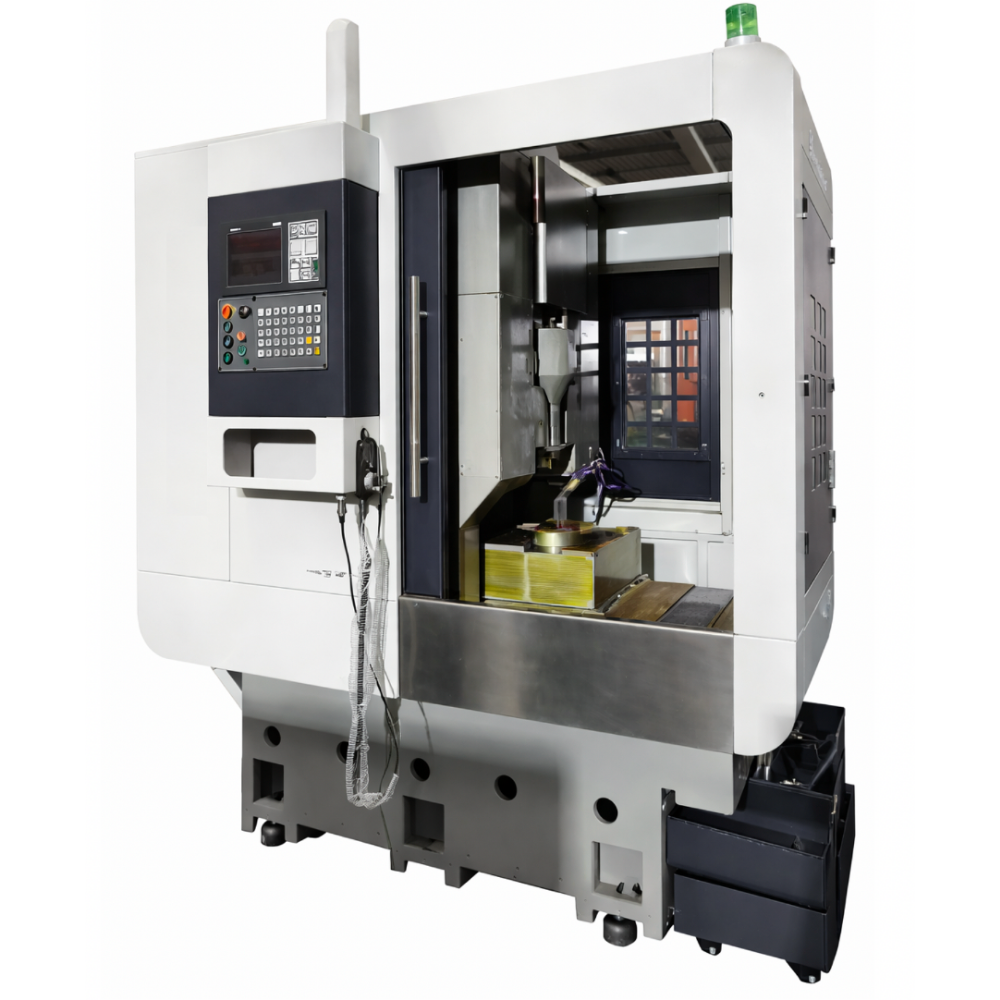

GERADORA DE ENGRENAGEM SHAPER – YK5125
A YK5125 é uma máquina de alto desempenho para usinagem de engrenagens cilíndricas, ideal para os setores automotivo, agrícola, aeroespacial e de instrumentação. Seu layout longitudinal economiza espaço sem comprometer a rigidez, com avanço radial por deslocamento da coluna.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | YK5125 | Unidade |
| Diâmetro máximo (externo) | 250 | mm |
| Diâmetro máximo (interno) | 200+D | mm |
| Módulo máximo | 8 | mm |
| Altura máxima de dente | 80 | mm |
| Curso máximo da ferramenta | 90 | mm |
| Golpes por minuto do porta ferramentas | 500 (ajustável) | Str/max |
| Diâmetro do spindle | 80 | mm |
| Afastamento máximo da ferramenta | 0.38 | mm |
| Diâmetro da mesa | 250 | mm |
| Diâmetro do furo da mesa | 70 | mm |
| Ajuste do avanço radial hidráulico fixo | 50 | mm |
| Diâmetro do colar de montagem da ferramenta | 31.743 (CM3) | mm |
| Distância entre o eixo da ferramenta e o eixo da mesa | -100 ~230 | mm |
| Distância entre a extremidade de montagem da ferramenta e a superfície da mesa | 100 – 240 | mm |
| Potência instalada | 10 | kW |
| Dimensões (comprimento x largura x altura) | 2400x1500x2200 | mm |
| Peso | 4400 | kg |
Características Standard
- Caixa com acessórios, chaves e chumbadores
- Barramentos
- Caixa de transmissão
- Coluna
- Porta ferramentas
- Mesa
- Sistema hidráulico
- Sistema de refrigeração
Opcionais
- Carenagem integral
- Calço de altura com diferentes alturas (máx. 500 mm)
- Mesa inclinável (ângulo de inclinação ±12°)
- Mesa hidrostático (ver número de cursos entre parênteses)
- Guia helicoidal (ângulo helicoidal máximo de 30°)
- Contra ponta
- Diferentes adaptadores de ferramentas
- Sistema automático de carga e descarga
- Porta de segurança automática
- Dispositivos de fixação
- Coletor de névoa de óleo
- Dispositivo de rebarbação
- Software para corte de engrenagens não circulares
- Mesa deslizante
