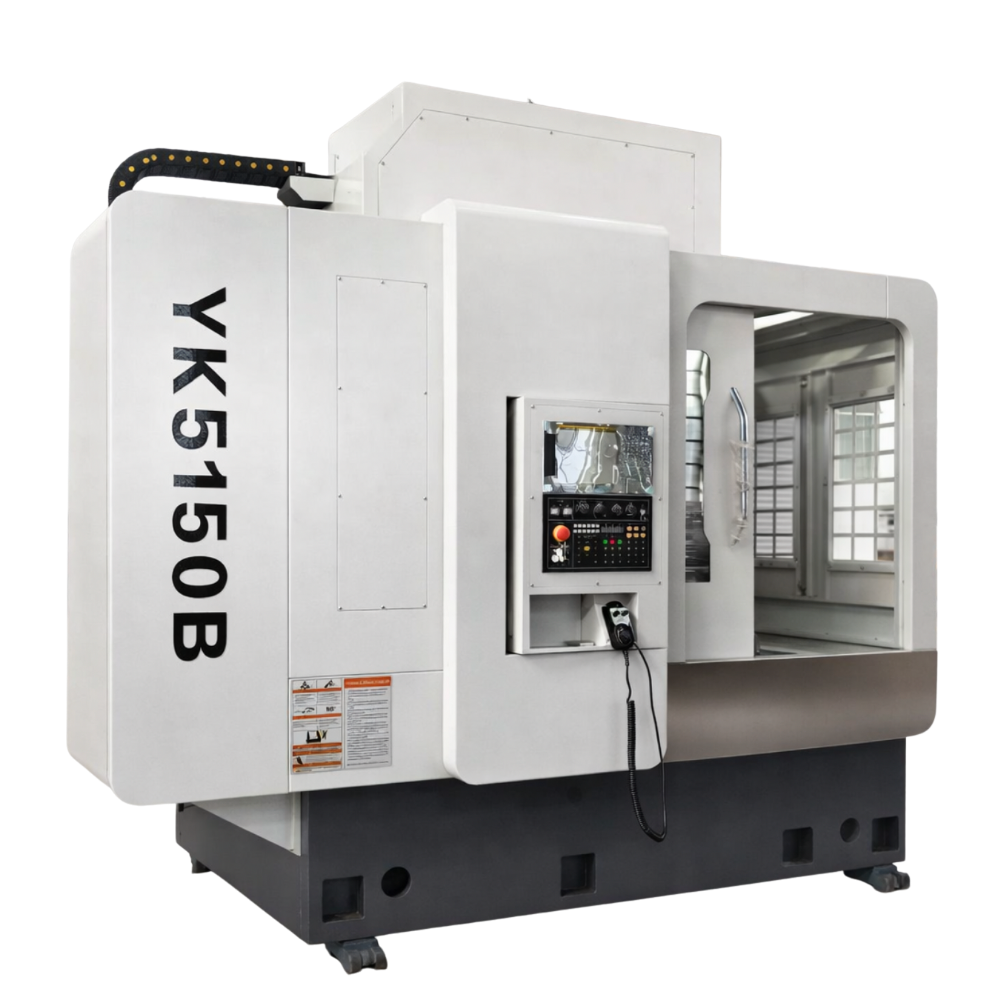

GERADORA DE ENGRENAGEM SHAPER – YK5150B
A máquina YK5150B é ideal para usinagem precisa de engrenagens cilíndricas com dentes retos, internas e externas, além de engrenagens duplas e múltiplas com ranhuras rebaixadas. Versátil, atende tanto à produção unitária quanto em série, com alto desempenho e repetibilidade. Equipada com avanço CNC, permite passagens automáticas e interrupção do ciclo ao final da usinagem. Conta também com transportador de cavacos, garantindo maior praticidade, limpeza e operação contínua.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | YK5150B | Unidade |
| Diâmetro máximo da peça (dentes externos) | 500 | mm |
| Diâmetro máximo da peça (dentes internos) | 600 | mm |
| Módulo máximo | 8 | – |
| Altura máxima de dente | 140 | mm |
| Curso máximo da ferramenta | 150 | mm |
| Avanços do giro da mesa e do número de golpes | Regulável | – |
| Diâmetro da mesa | 550 | mm |
| Passagem pelo centro da mesa | 120 | mm |
| Distância entre o eixo da ferramenta e o eixo da mesa | 0-340 | mm |
| Distância entre o nariz do eixo da ferramenta e a superfície da mesa | 220-350 | mm |
| Faixa de golpes por minuto | Regulável | – |
| Valor do recuo do eixo porta ferramentas durante seu retorno a posição mais alta não inferior a; | 0.3 | mm |
| Diâmetro interno da sede do eixo porta ferramentas | 31.743 | mm |
| Potência do motor principal | 11 | kW |
| Dimensões (comprimento x largura x altura) | 2900x2100x2650 | mm |
| Peso | 8000 | kg |
Características Standard
- Jogo de ferramentas de manuseio
- Barramentos
- Caixa de transmissão
- Coluna
- Cone porta ferramentas
- Mesa
- Sistema hidráulico e de lubrificação
- Sistema de refrigeração
- Quadro elétrico com CNC incorporado
Opcionais
- Carenagem integral
- Calço de altura com diferentes alturas (máx. 500 mm)
- Mesa inclinável (ângulo de inclinação ±12°)
- Mesa hidrostático (ver número de cursos entre parênteses)
- Guia helicoidal (ângulo helicoidal máximo de 30°)
- Contra ponta
- Diferentes adaptadores de ferramentas
- Sistema automático de carga e descarga
- Porta de segurança automática
- Dispositivos de fixação
- Coletor de névoa de óleo
- Dispositivo de rebarbação
- Software para corte de engrenagens não circulares
- Mesa deslizante
