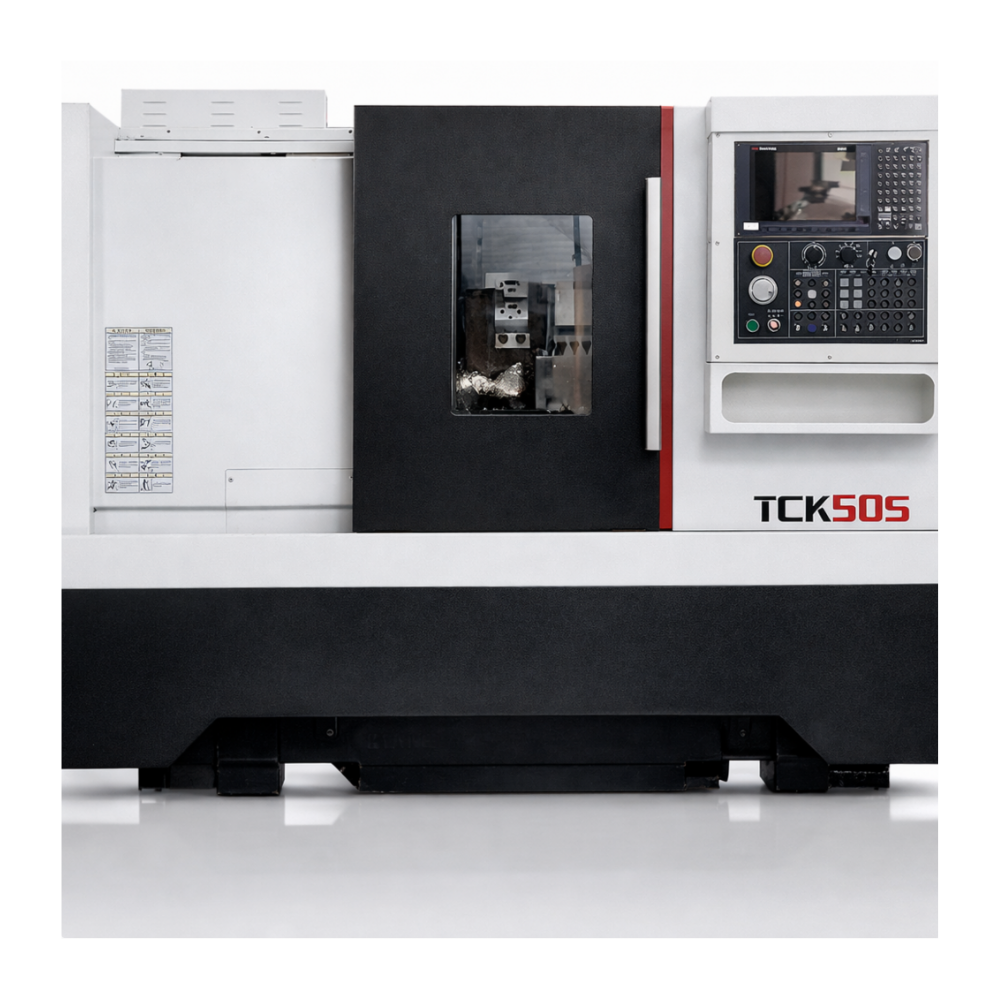

TORNO BARRAMENTO INCLINADO CNC – TCK50S
O Torno CNC TCK50S com barramento inclinado da PELL foi desenvolvido para oferecer alta eficiência e precisão na usinagem de peças do tipo eixo ou disco. É ideal para operações como torneamento de roscas, arcos, cones e superfícies internas e externas com excelente desempenho.
Sua estrutura robusta apresenta rigidez equilibrada entre o cabeçote, barramentos, contraponto e demais componentes, garantindo estabilidade mesmo em usinagens complexas e de alto esforço. Uma solução confiável e versátil para demandas industriais exigentes.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | TCK50S | Unidade |
| Diâmetro máximo de torneamento sobre o barramento | 560 | mm |
| Comprimento máximo de corte (mm) | 550 | mm |
| Diâmetro máximo de corte (mm) | 500 | mm |
| Diâmetro de corte padrão (mm) | – | mm |
| Diâmetro máximo de torneamento sobre o carro (mm) | 400 | mm |
| Tipo de nariz do spindle | A2-6 | – |
| Diâmetro do furo do eixo principal (mm) | 65 | mm |
| Diâmetro máximo de barras (mm) | 50 | mm |
| Faixa de rotação do spindle (r/min) | 4500 | r/min |
| Potência do motor do spindle (KW) | 15 | kW |
| Diâmetro da placa (polegadas) | 8 | – |
| Velocidade de avanço rápido do eixo X (m/min) | 15 | m/min |
| Velocidade de avanço rápido do eixo Z (m/min) | 15 | m/min |
| Curso do eixo X (mm) | 280 | mm |
| Curso do eixo Z (mm) | 670 | mm |
| Curso da base do contraponta (mm) | 600 | mm |
| Curso do mangote do contraponta (mm) | – | mm |
| Sede cônica do contraponta (Morse) | 5# | – |

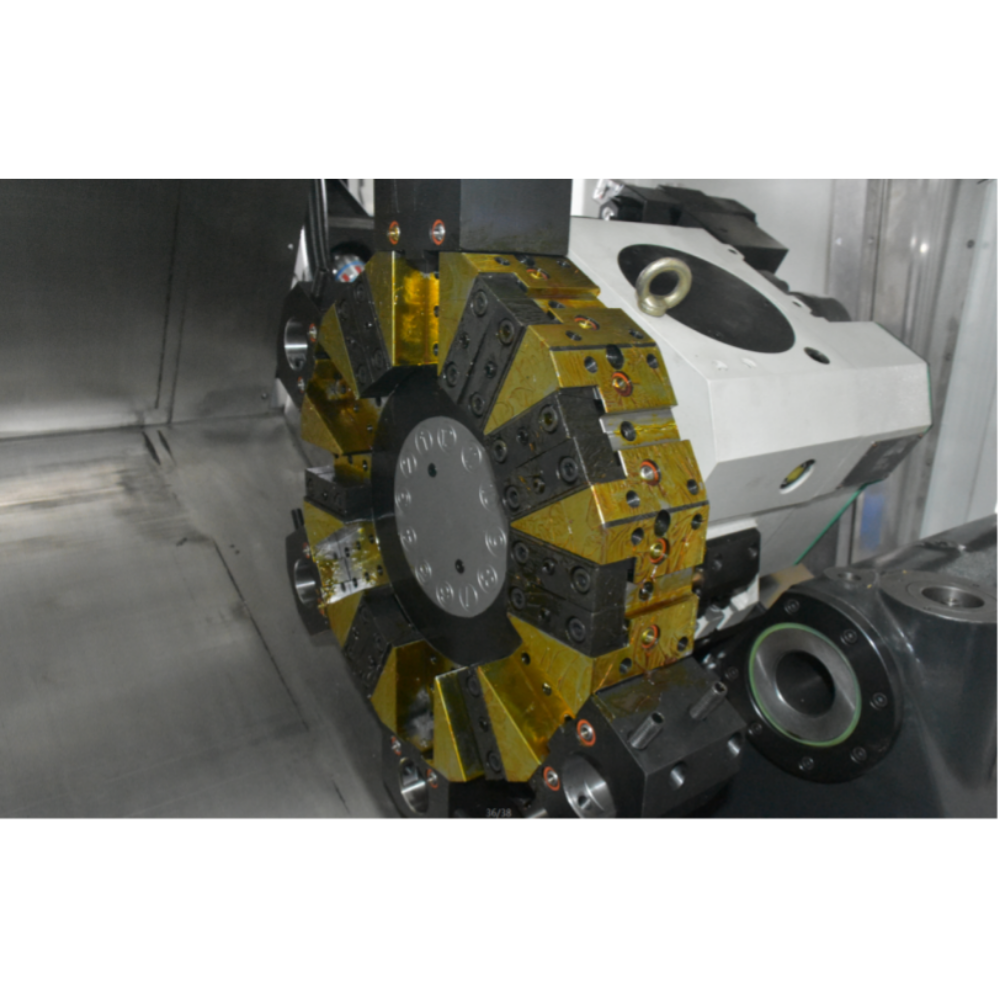

| Padrão de porta-ferramentas | 12 posições | – |
| Dimensões da máquina (mm) | 3240x1940x1965 | mm |
| Peso da máquina (KG) | 3700 | kg |
Características Standard

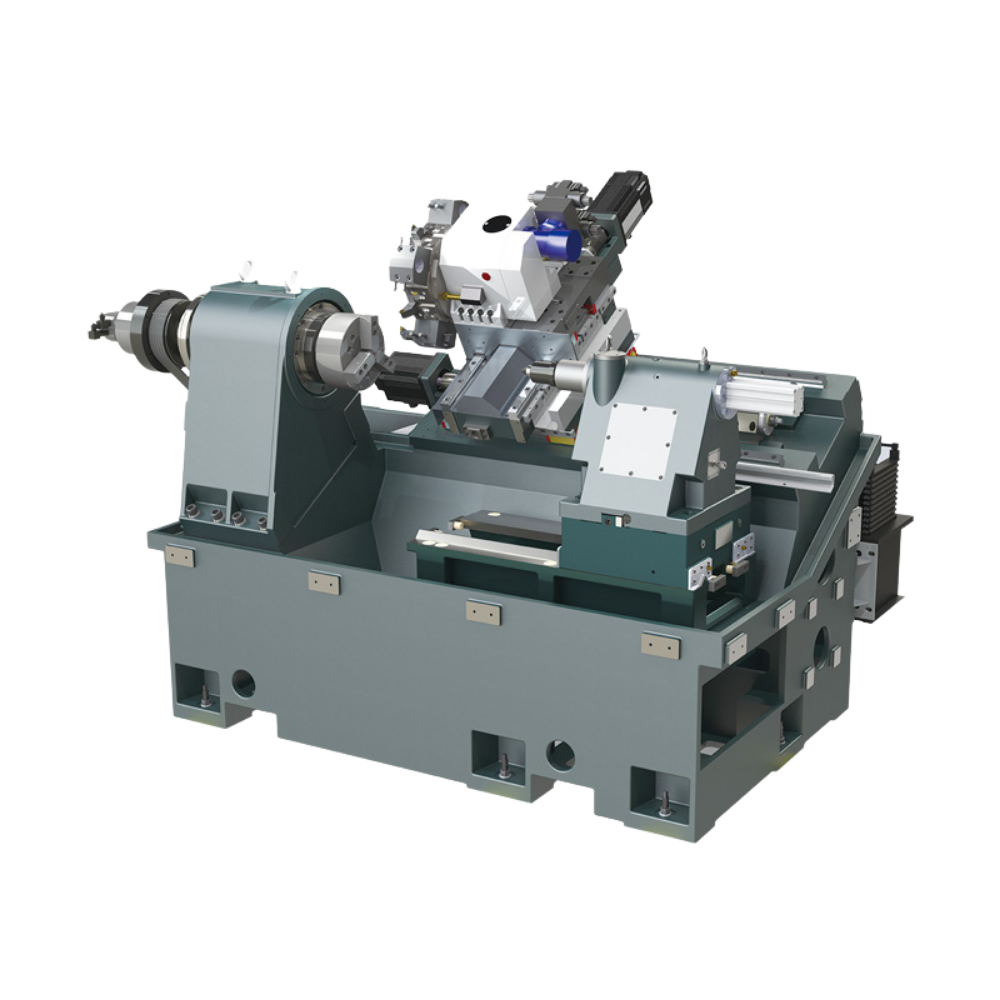

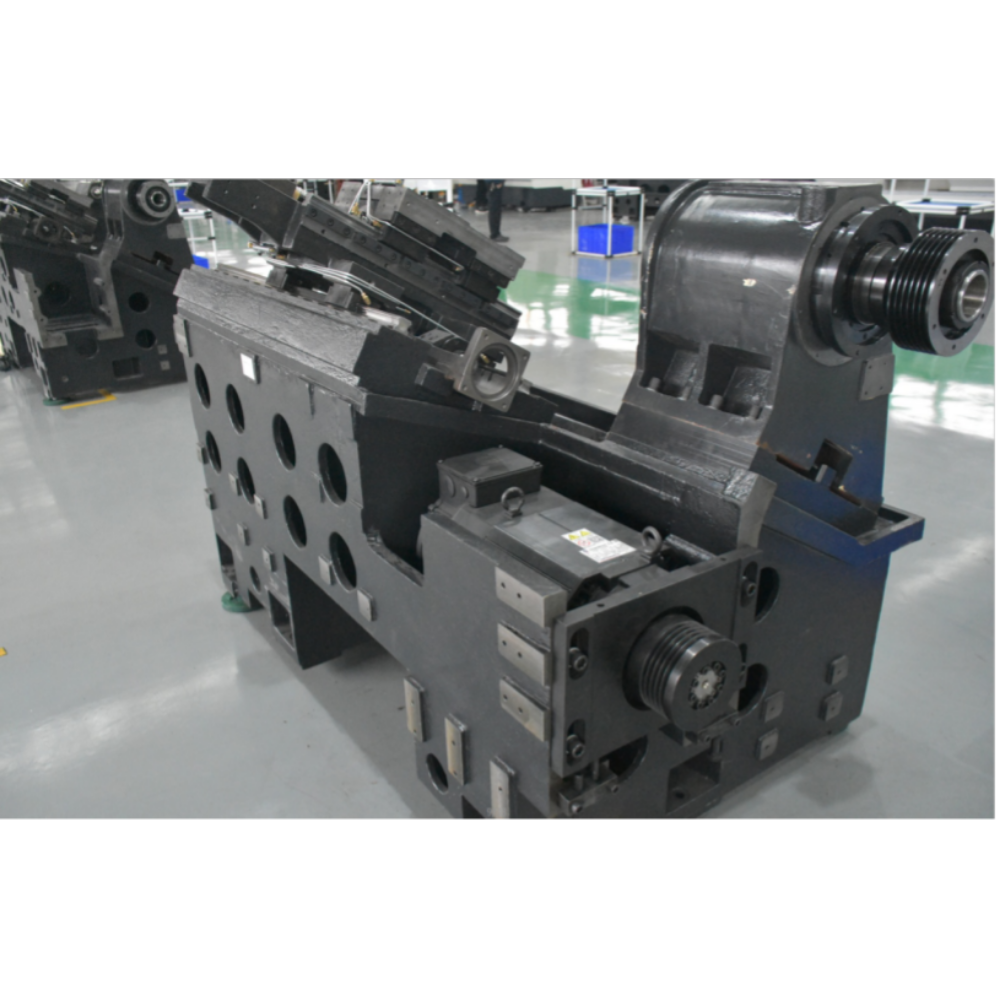

- Barramento inclinado a 30° para facilitar a remoção de cavacos
- Compacto para proporcionar economia de espaço físico
- Contra ponta com guias rígidas para usinagem mais estável
