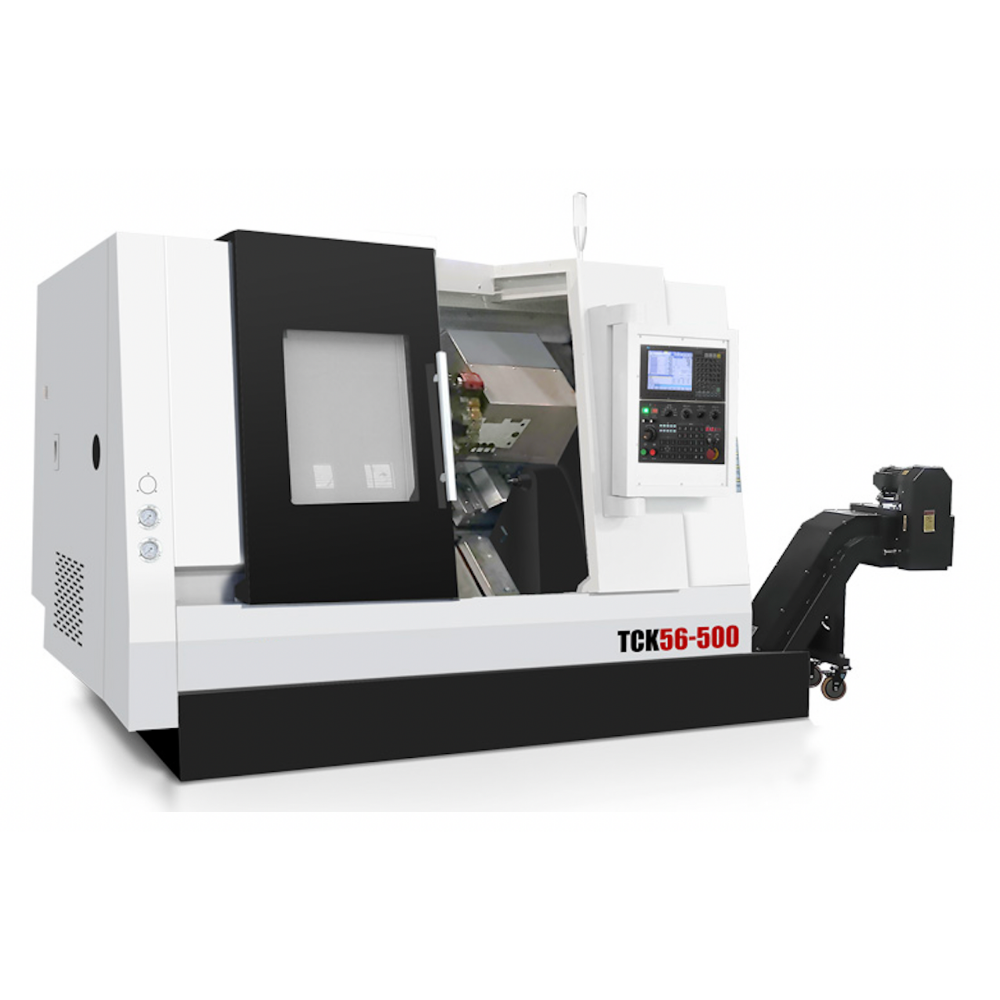

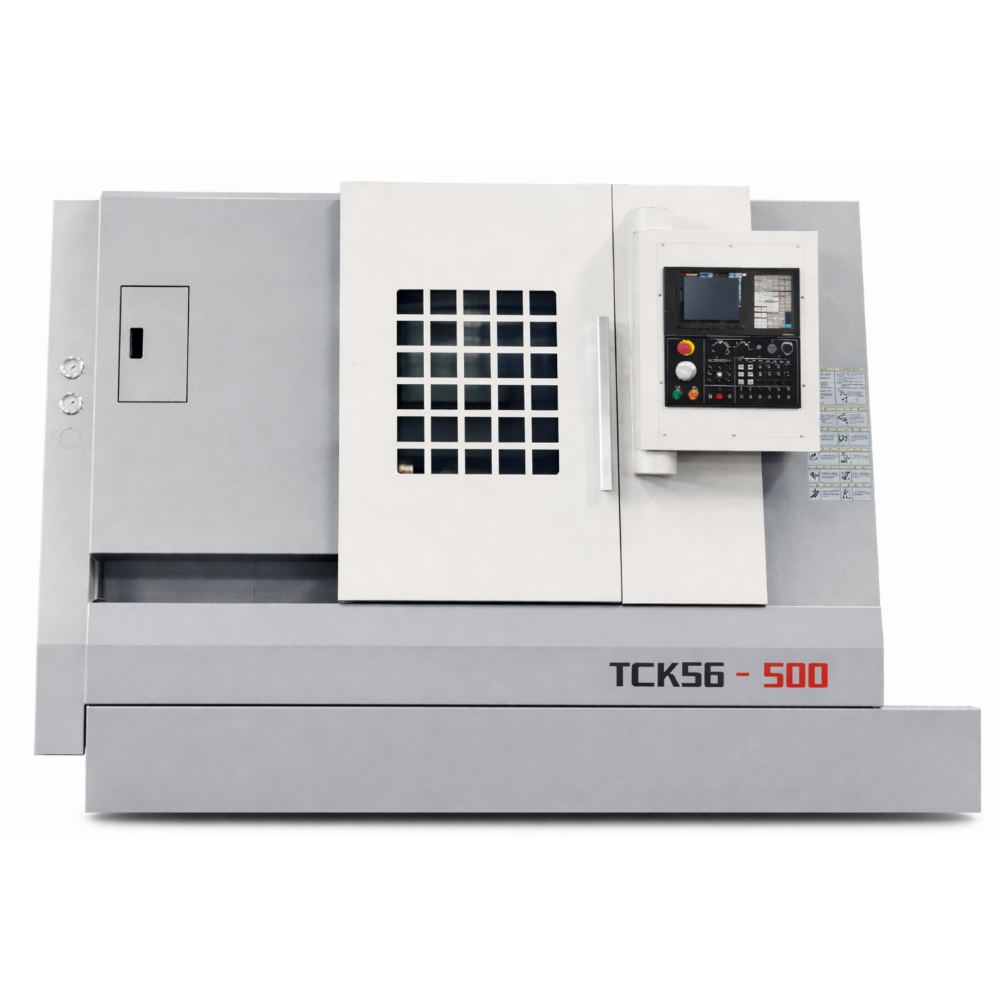

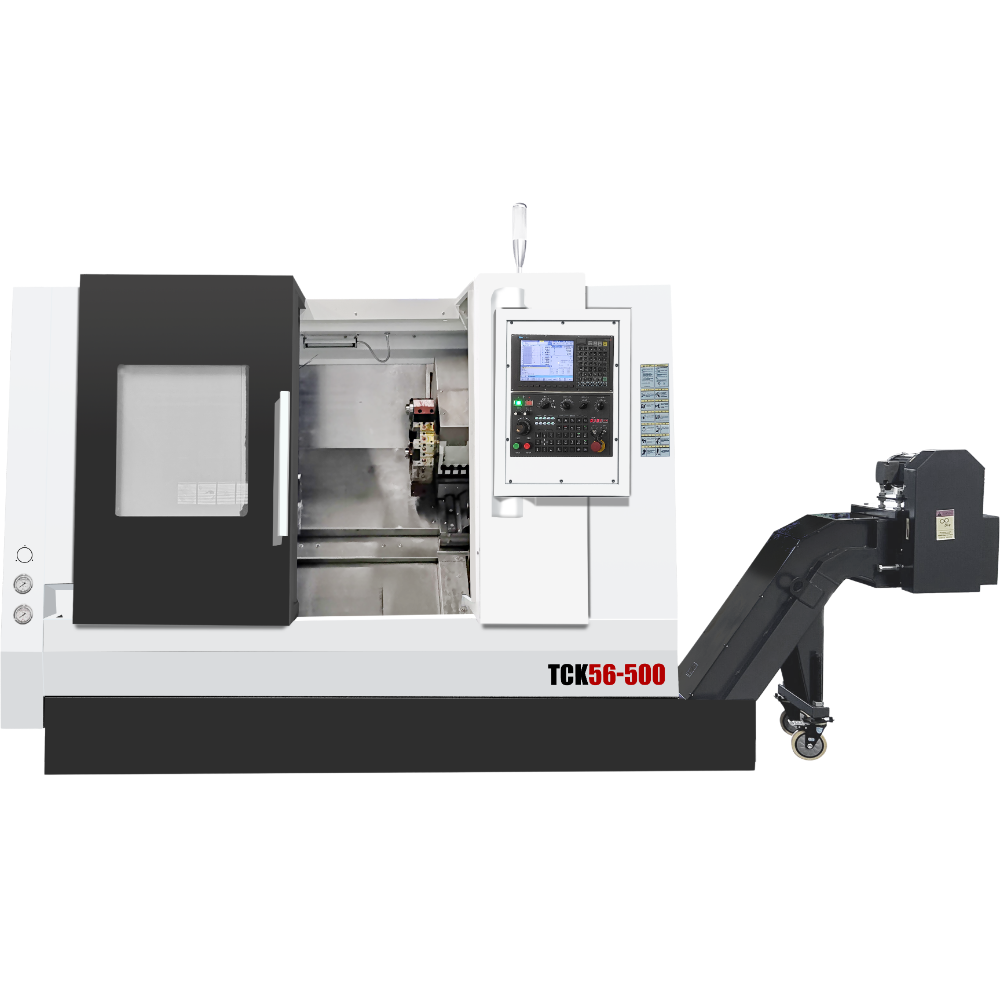

TORNO BARRAMENTO INCLINADO CNC – TCK56-500
O Torno CNC TCK56-500 com barramento inclinado da PELL foi desenvolvido para oferecer alta eficiência e precisão na usinagem de peças do tipo eixo ou disco. É ideal para operações como torneamento de roscas, arcos, cones e superfícies internas e externas com excelente desempenho.
Sua estrutura robusta apresenta rigidez equilibrada entre o cabeçote, barramentos, contraponto e demais componentes, garantindo estabilidade mesmo em usinagens complexas e de alto esforço. Uma solução confiável e versátil para demandas industriais exigentes.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | TCK56-500 | Unidade |
| Diâmetro máximo de torneamento sobre o barramento | 500 | mm |
| Comprimento máximo de corte (mm) | 500 | mm |
| Diâmetro máximo de corte (mm) | 350 | mm |
| Diâmetro de corte padrão (mm) | 280 | mm |
| Diâmetro máximo de torneamento sobre o carro (mm) | 350 | mm |
| Tipo de nariz do spindle | A2-6 | – |
| Diâmetro do furo do eixo principal (mm) | 65 | mm |
| Diâmetro máximo de barras (mm) | 50 | mm |
| Faixa de rotação do spindle (r/min) | 4500 | r/min |
| Potência do motor do spindle (KW) | 15 | kW |
| Diâmetro da placa (polegadas) | 8 | – |
| Velocidade de avanço rápido do eixo X (m/min) | 30 | m/min |
| Velocidade de avanço rápido do eixo Z (m/min) | 30 | m/min |
| Curso do eixo X (mm) | 200 | mm |
| Curso do eixo Z (mm) | 560 | mm |
| Curso da base do contraponta (mm) | 450 | mm |
| Sede cônica do contraponta (Morse) | 5# | – |
| Padrão de porta-ferramentas | 8 posições | – |
| Dimensões da máquina (mm) | 2790x1900x1850 | mm |
| Peso da máquina (KG) | 3600 | kg |
Características Standard
- Base monobloco em fundição com material HT300 com barramento inclinado a 45°
- Comprimento máximo de corte entre 500 e 1000mm
- Contra ponta com acionamento hidráulico para usinagem mais eficiente
