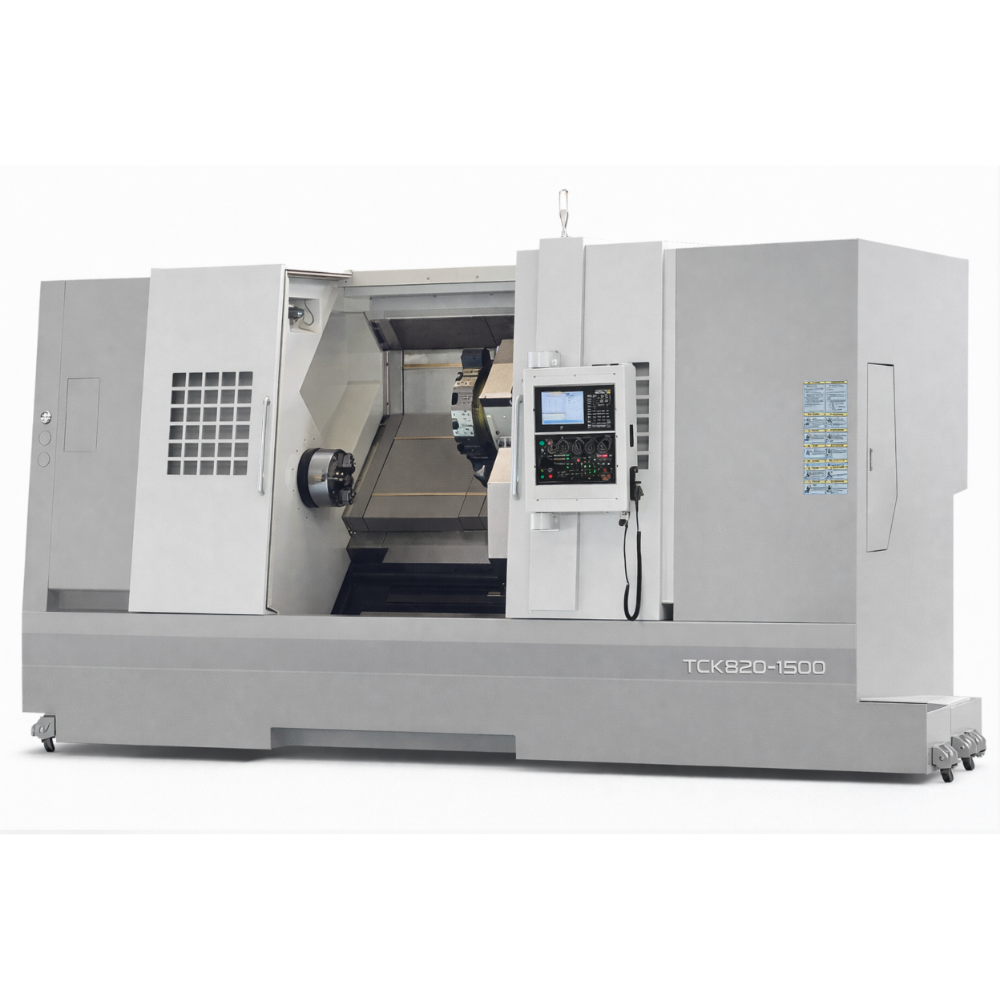

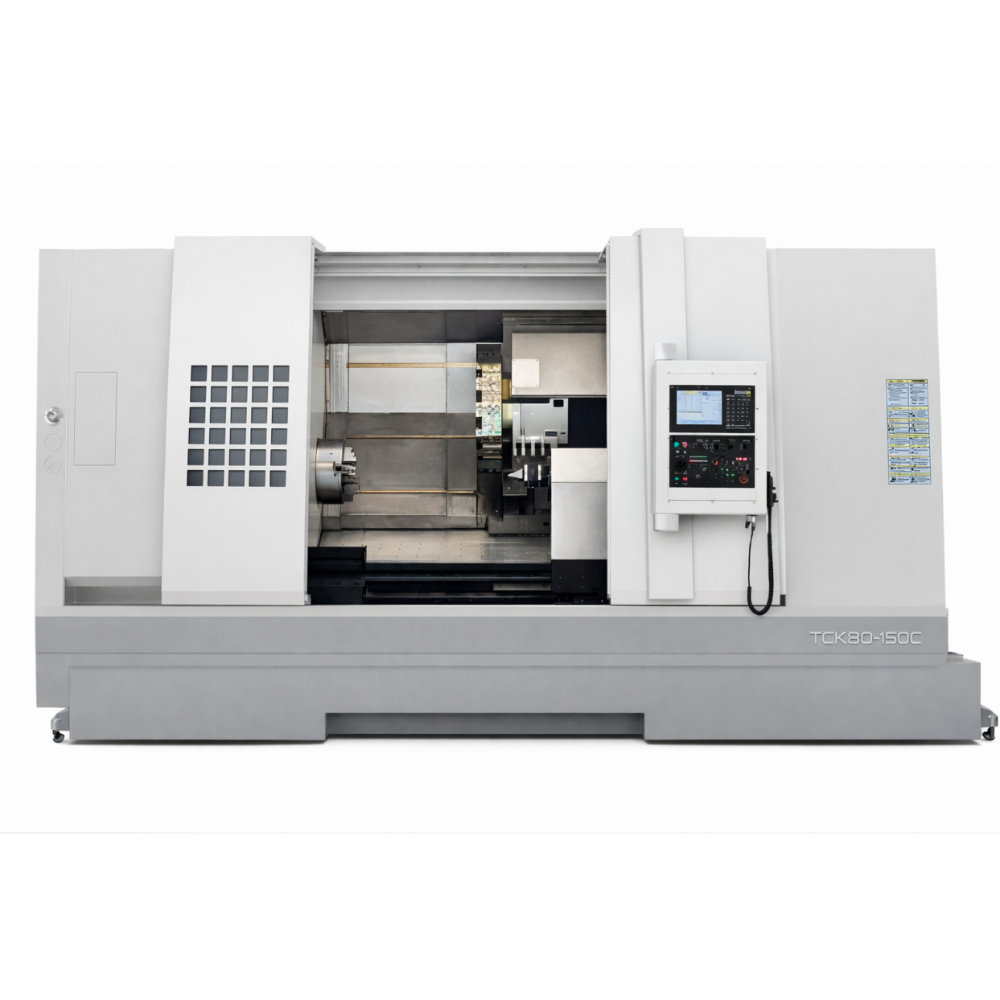

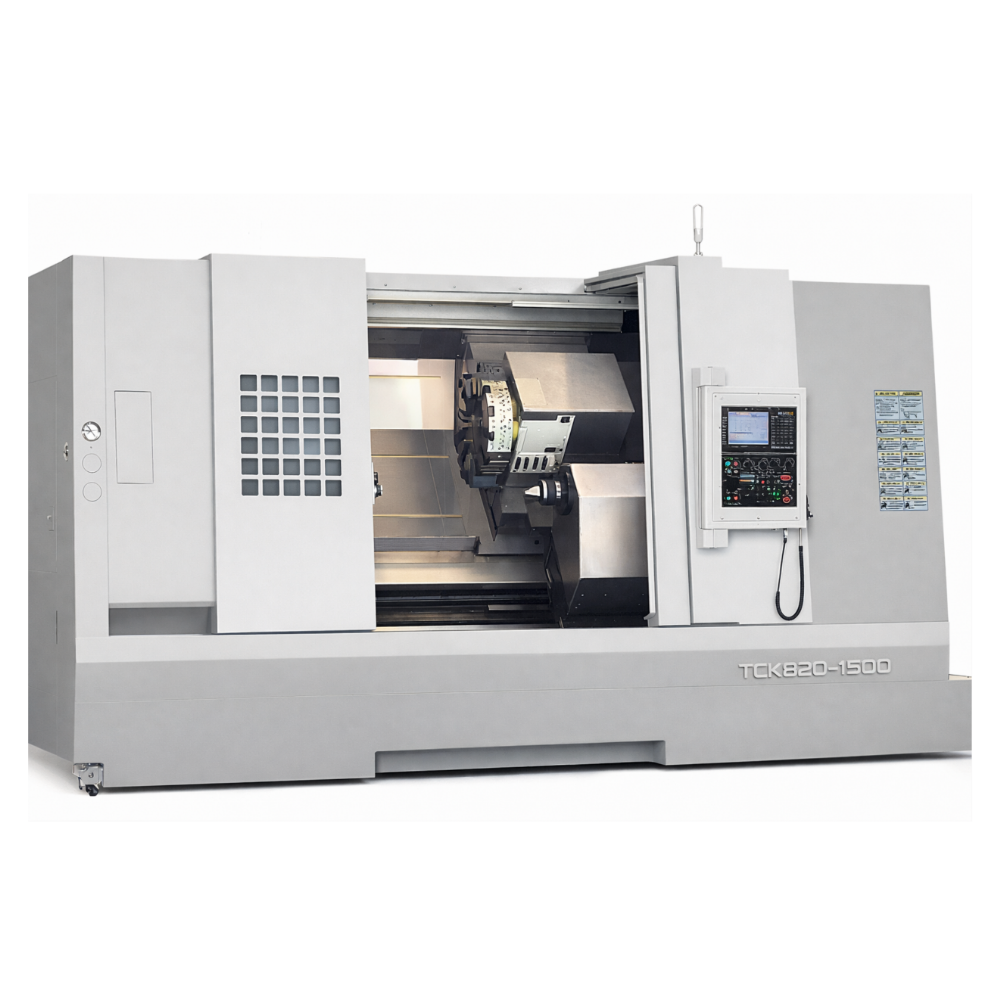

TORNO BARRAMENTO INCLINADO CNC – TCK80
O Torno CNC TCK80 com barramento inclinado da PELL foi desenvolvido para oferecer alta eficiência e precisão na usinagem de peças do tipo eixo ou disco. É ideal para operações como torneamento de roscas, arcos, cones e superfícies internas e externas com excelente desempenho.
Sua estrutura robusta apresenta rigidez equilibrada entre o cabeçote, barramentos, contraponto e demais componentes, garantindo estabilidade mesmo em usinagens complexas e de alto esforço. Uma solução confiável e versátil para demandas industriais exigentes.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | TCK80 | Unidade |
| Diâmetro máximo de torneamento sobre o barramento | 1000 | mm |
| Comprimento máximo de corte (mm) | 1500 | mm |
| Diâmetro máximo de corte (mm) | 800 | mm |
| Diâmetro máximo de torneamento sobre o carro (mm) | 550 | mm |
| Tipo de nariz do spindle | A2-11 | – |
| Diâmetro do furo do eixo principal (mm) | 120 | mm |
| Diâmetro máximo de barras (mm) | 105 | mm |
| Faixa de rotação do spindle (r/min) | 1600 | r/min |
| Potência do motor do spindle (KW) | 22 | kW |
| Diâmetro da placa (polegadas) | 12 | – |
| Velocidade de avanço rápido do eixo X (m/min) | 8 | m/min |
| Velocidade de avanço rápido do eixo Z (m/min) | 8 | m/min |
| Curso do eixo X (mm) | 450 | mm |
| Curso do eixo Z (mm) | 1600 | mm |
| Curso da base do contraponta (mm) | 1500 | mm |
| Curso do mangote do contraponta (mm) | 100 | mm |
| Padrão de porta-ferramentas | 12 posições | – |
| Dimensões da máquina (mm) | 5373x2768x2568 | mm |
| Peso da máquina (KG) | 12000 | kg |
Características Standard
- A estrutura geral com guias rígidas proporciona maior rigidez à máquina-ferramenta
- A rotação da base atinge 630mm, e o comprimento máximo de corte de eixo é de 530mm
- O spindle modelo A2-8 permite diversos métodos de usinagem, como avanços elevados, cortes pesados e alta rotação
