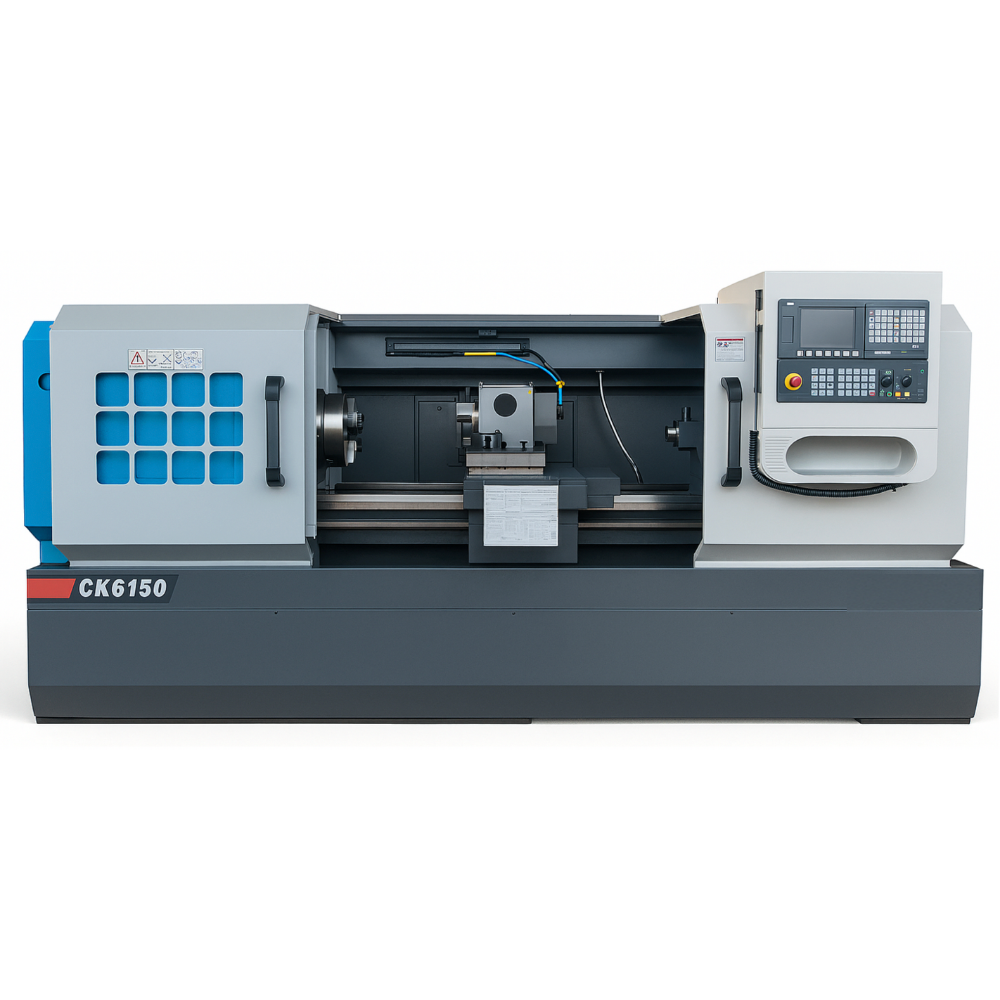

TORNO BARRAMENTO PARALELO CNC – CK6150
Os modelos CK oferecem alta precisão de posicionamento, graças à utilização de rolamentos de qualidade, fusos de esferas e placas de alta precisão. As guias são retificadas e temperadas com dureza superior a HRC45, garantindo estabilidade e precisão ao longo do tempo, mesmo em operações contínuas.
Comprimento máximo torneável disponível: 1000mm, 1500mm, 2000mm e 3000mm.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | CK6150/1500mm | Unidade |
| Diâmetro admissível sobre o barramento | Φ500 | mm |
| Largura do barramento | 400 | mm |
| Diâmetro máximo admissível sobre o carro transversal | 280 | mm |
| Diâmetro máximo torneável | Φ500 | mm |
| Comprimento máximo torneável | 1500 | mm |
| Passagem pelo centro da árvore (spindle) | Φ82 | mm |
| Sede cônica do nariz da árvore (spindle) | A2-8 | — |
| Gama de velocidades | 45-1600 | rpm |
| Potência do motor principal | 7,5 | kW |
| Servo motor | 5,5 | kW |
| Diâmetro x Passo do fuso de eixo “Z” | Φ40 x 10 | — |
| Diâmetro x Passo do fuso de eixo “X” | Φ25 x 5 | — |
| Torre porta ferramentas standard (castelo) | 4 (padrão) 25mm x 25mm | mm |
| Diâmetro do mangote do contra ponta | 75 | mm |
| Curso do mangote do contra ponta | 200 | mm |
| Sede cônica do contra ponta | CM-5 | — |
| Peso | 2900 | kg |
| Dimensões da embalagem | 3100x1550x1750 | mm |
Características Standard
- Luminária de trabalho com lâmpada LED
- Luminária tricolor para indicação de ciclo de trabalho
- Comando Siemens 808D
Opcionais
- Luneta fixa com rolamentos com ponta de bronze
- Placa hidráulica de 3 castanhas
- Contra ponta com acionamento hidráulico
- Torre elétrica com 8 posições
- Transportador de cavacos
- Comando Fanuc
- Comando Gsk
- Ar condicionado para quadro elétrico
- Ponta rotativa alongada
- Ponta rotativa com insertos intercambiáveis
