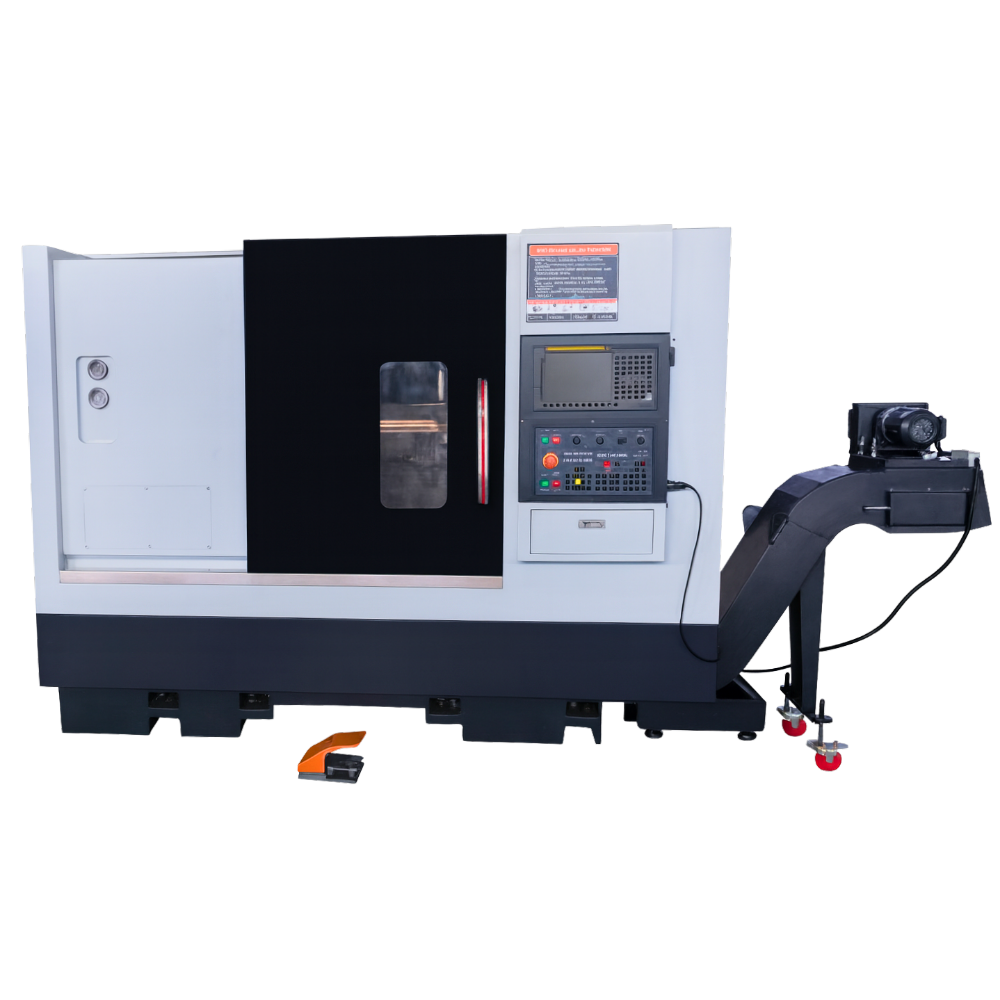

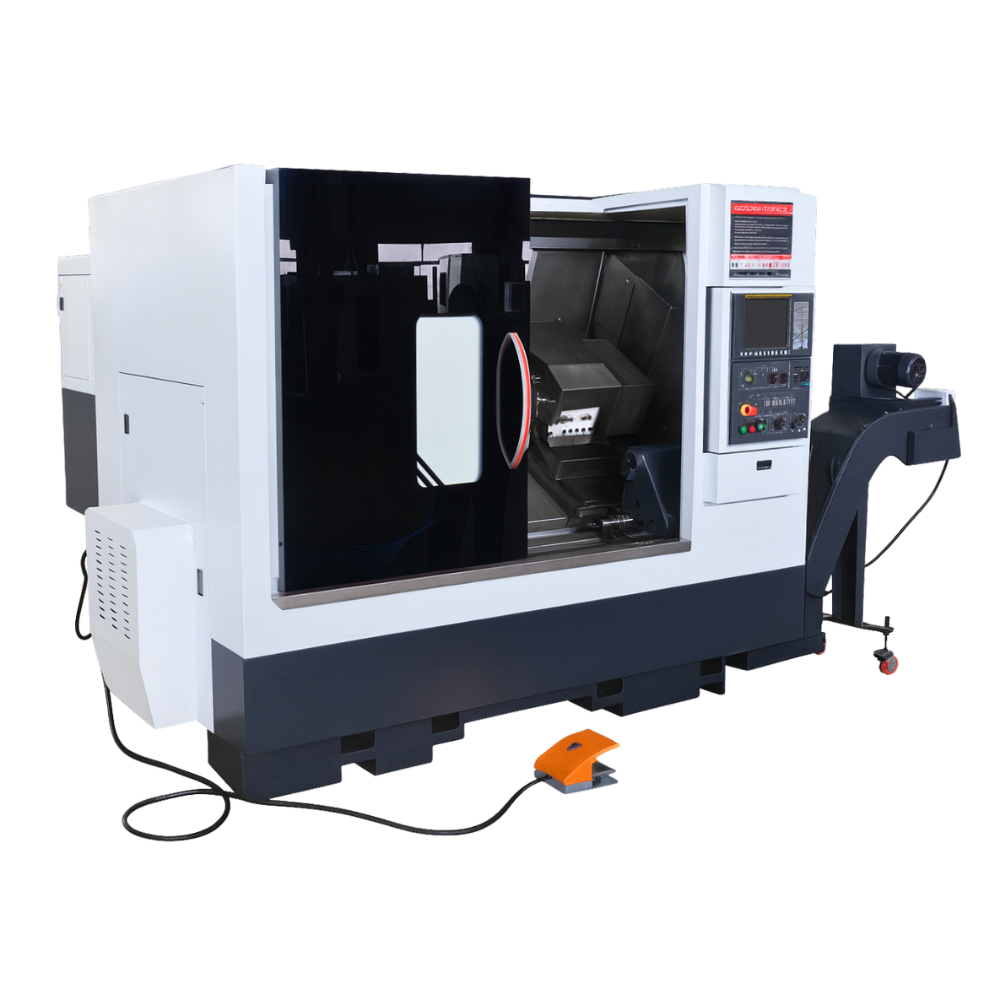

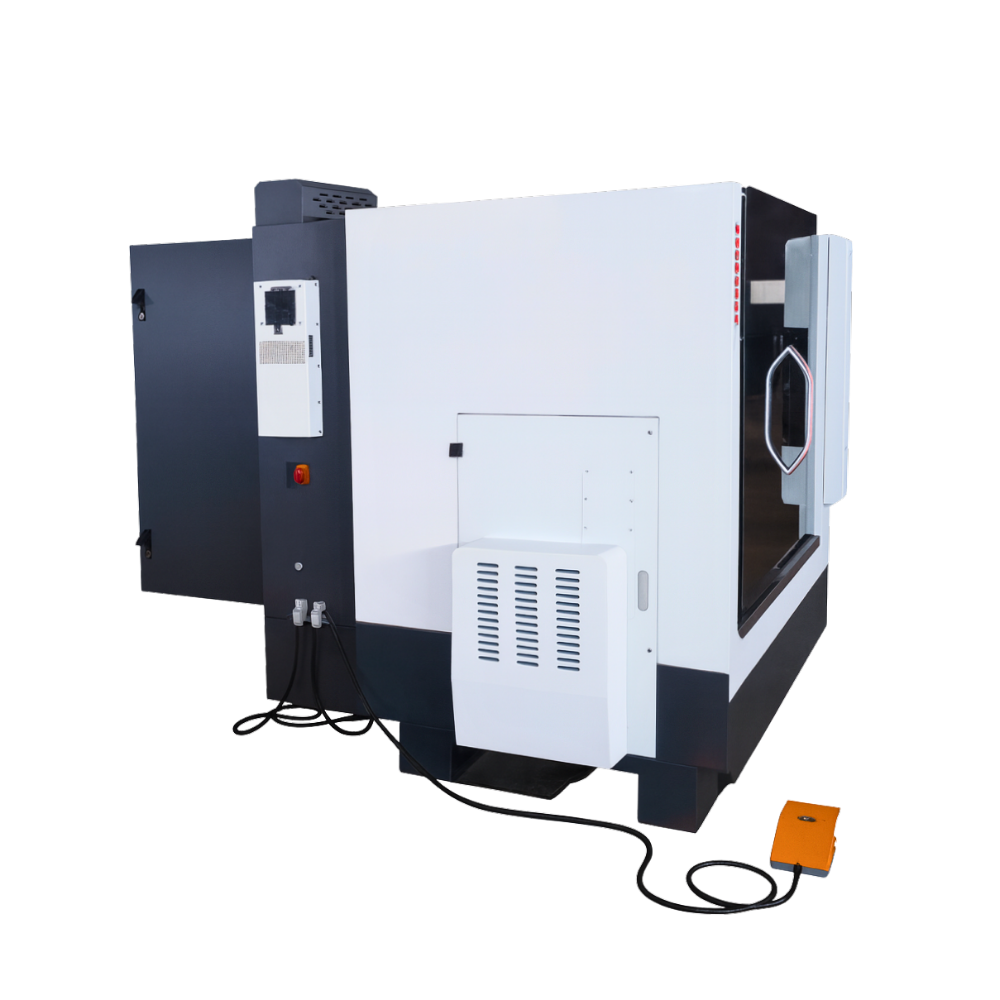

TORNO FERRAMENTA ACIONADA CNC – TCK50Y
O Torno CNC TCK50Y com ferramenta acionada da PELL foi desenvolvido para oferecer alta precisão, desempenho e versatilidade. Sua estrutura monobloco com barramento inclinado a 30°, em fundição de areia resinosa com reforços internos, proporciona rigidez e estabilidade mesmo em operações exigentes.
Conta com eixo independente de velocidade variável contínua, acionado por servomotor de alta performance, garantindo alto torque em baixas rotações, partidas rápidas e operação suave, ideal para usinagem de peças com geometrias complexas.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | TCK50Y | Unidade |
| Diâmetro máximo sobre o barramento | 500 | mm |
| Diâmetro máximo sobre o carro | 210 | mm |
| Passagem pelo centro do eixo árvore | 72 | mm |
| Comprimento máximo torneável | 500 | mm |
| Eixo X | 210 | mm |
| Eixo Z | 520 | mm |
| Eixo Y | ±35 | mm |
| Avanço rápido eixos X / Z / Y | 24 / 24 / 10 | m/min |
| Especificações das guias lineares dos eixos X / Z / Y | 35 / 35 / 35 (Rolos) | mm |
| Diâmetro e passo dos fusos dos eixos X / Z / Y | 3210 / 4012 / 3210 | mm |
| Torque dos servos motores dos eixos X / Z | 12/12/2012 | N.m |
| Norma da árvore | A2-8 | – |
| Gama de velocidades | 50-3500 | r/min |
| Potência do motor principal | 11 | kw |
| Norma de tipo do porta ferramentas | BMT40 acionada | – |
| Seção das ferramentas | 20 x 20 | mm |
| Sede cônica | MT-5 | – |
| Curso do mangote | 480 | mm |
| Acionamento | Hidráulico | – |
| Peso | 3200 | kg |
| Dimensões C x L x A | 2300x1700x2000 | mm |
Características Standard
- Comando Siemens modelo 828D
- Barramento inclinado em 30 graus
- Guias lineares de alta precisão
- Fusos de esferas de alta qualidade
- Contra ponta hidráulico
- Placa automatica de 10” e respectivo cilindro hidráulico
- Iluminação de indicação de ciclo
- Transportador de cavacos de corrente
- Torre acionada BMT40 (eixo Y) com 12 estações
- Cabeçote porta-ferramentas BMT40 orientado a 0°
- Cabeçote porta-ferramentas BMT40 orientado a 90°
Opcionais
- Comando Siemens modelo 828D com tela de 15.6” e sistema “touch screen”
- Comando Fanuc
- Comando GSK
- Braço de medição Renishaw
