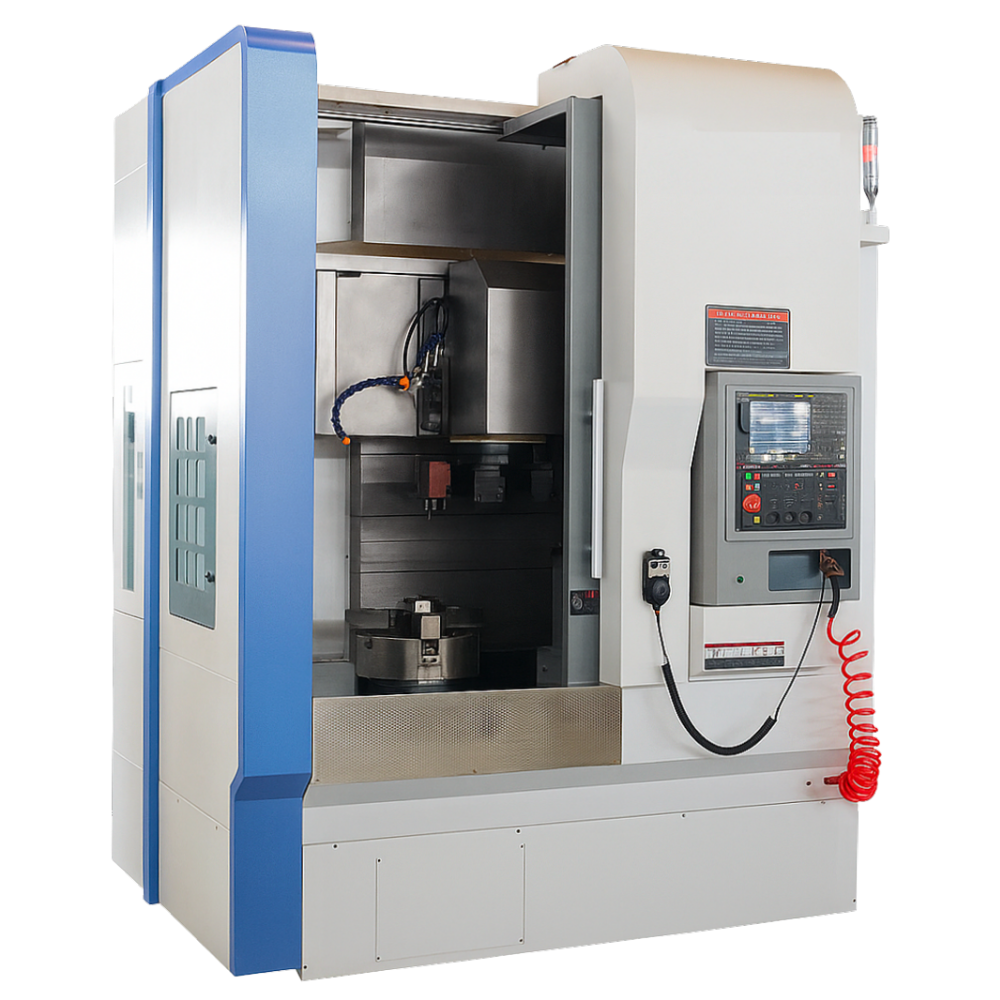

TORNO VERTICAL CNC – VTC500
O Torno Vertical CNC VTC500 da PELL foi projetado para a usinagem de roscas, arcos, torneamento e faceamento de superfícies internas e externas, além da produção de ranhuras em eixos curtos, discos e flanges. É ideal para aplicações que exigem alta precisão, repetibilidade e consistência dimensional em grandes volumes de produção.
Devido à sua confiabilidade, eficiência e excelente relação custo-benefício, é amplamente utilizado pela indústria automobilística, tanto no mercado nacional quanto internacional.
Características Técnicas
Características Standard
Opcionais
Características Técnicas
| Especificação | VTC500 | Unidade |
| Diâmetro máximo de volteio | 500 | mm |
| Diâmetro máximo torneável | 450 | mm |
| Altura máxima torneável | 500 | mm |
| Altura máxima de mandrilamento | 250 | mm |
| Velocidade máxima | 1200 | rpm |
| Potência do motor | 11 | kw |
| Cone do nariz do spindle | A2-8 | — |
| Torque do servo motor do eixo X | 15 | nm |
| Torque do servo motor do eixo Z | 22 | nm |
| Relação de transmissão | 01:02 | — |
| Torre porta ferramentas (posições) | 8 | — |
| Altura de centros da torre | 100 | mm |
| Distância entre as ferramentas na torre | 330 | mm |
| Avanços rápido do eixo X e Z | 18 | m/min |
| Curso do eixo X | -300 | mm |
| Curso do eixo Z | 520 | mm |
| Peso | 5000 | kg |
| Dimensões | 1800x1650x2800 | mm |
Características Standard
- CNC Fanuc 0i-TF Plus
- Iluminação de ciclo de produção
- Guias lineares
- Carenagem integral
- Placa hidráulica de 3 castanhas
- Eixo principal “spindle” vertical
- Fusos de esferas recirculantes
- Transportador de cavacos
- Bomba de lubrificação centralizada
- Torre hidráulica acionada por servo motor
Opcionais
- Motor do spindle de 15 kW
- Torre acionada com 12 estações
- Torre para ferramenta acionada BMT55
- Cabeçote para ferramenta acionada BMT55/0°
- Cabeçote para ferramenta acionada BMT55/90°
